新能源汽車車內線束設計及導線要求
新能源電纜的應用場景主要包括三種車載線路、充電槍/充電樁和車載充電，而車載高壓線束主要提供高壓大功率電源。新能源汽車，新能源汽車高。安全元件，具有大電壓/大電流、大線徑等諸多特性，這也使得高壓汽車高壓線束的設計面臨諸多挑戰。今天，讓我們來看看新能源汽車的線束設計和接線要求。

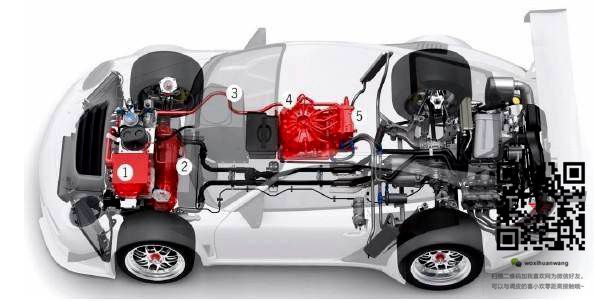

典型的純電動汽車高壓線束示例
一個、汽車高壓線束基本功能
1.大電壓/大電流
新能源汽車電池電壓可達600V，對應的導線耐壓額定值為300A。傳統燃料汽車的電池電壓一般為12V，相應的電線耐壓水平小于60V。
2.大量大直徑電線
新能源汽車中的高壓蓄電池、變頻器、變壓器、低壓蓄電池、空調壓縮機等部件需要使用大直徑電線，數量非常大。
兩個、車載高壓線束挑戰
汽車中的高壓線束具有大電壓/大電流、大直徑線的特點，線束的設計面向安全。接線、屏蔽、重量和成本的挑戰，面對這些挑戰，我們總結了一些對策。
安全
面對安全挑戰，需要采取一些措施來選擇車內的、密封件。
(1)電線選擇
使用高壓線600V / 900V(AC)(參見ISO19642);
采用高壁厚，壁厚0.6mm-1.1mm;
耐熱電線，耐熱150度以上
硅橡膠線，交聯聚乙烯/交聯聚烯烴材料
電線外保護
(2)印章
與高壓連接器匹配，使用線密封、熱縮管、通過密封件、橡膠部件和其他密封防水防塵的方法(IP67，IP69K)。導線要求具有良好的圓度、尺寸穩定性能、老化性能。
連接密封
2.接線
汽車中的高壓線束具有以下要求：
(1)在靜載荷條件下，最小轉彎半徑為電線外徑的4倍;
(2)在動載荷條件下，最小轉彎半徑為鋼絲外徑的8倍;
(3)高低壓線之間的最小距離不小于100mm;
(4)高壓連接器出口端到第一固定點的距離不大于100mm，相鄰固定點之間的距離一般不大于150~200mm;(5)高壓線束盡可能放在車輛底部;
(6)電線選擇韌性線如硅橡膠線、柔性交聯聚烯烴線。
3.屏蔽
由于新能源汽車的高壓和大交流引起的電磁場干擾，以及電子元件快速切換產生的電磁干擾，考慮到電磁干擾，整個高壓系統完全被屏蔽層覆蓋。那么高壓線束屏蔽電磁干擾的措施是：
(1)選擇屏蔽線
電動汽車的超高電流和電壓將在運行期間引起大的電磁感應現象。如果電磁屏蔽問題解決不好，將不可避免地影響汽車電子設備的性能。因此，作為電動車輛的高壓線路的屏蔽線的選擇是用于電磁屏蔽。一個不錯的選擇。
屏蔽線由多個鍍錫退火銅線編織而成。細銅線可以保持設計靈活性，覆蓋率超過90%。有必要控制合理的絕緣和護套剝離力，以滿足剝線加工的要求。
(2)束縛屏蔽
對于整體屏蔽，電線未屏蔽，目前由日本OEM使用。
束線屏蔽是指當線束被固定為具有輕編織金屬屏蔽的屏蔽構件時，保護線束免受電磁干擾。
捆綁屏蔽示例
(3)鋁管屏蔽
鋁管屏蔽也是一體式屏蔽，電線未屏蔽。目前，它主要由日本的美國原始設備制造商使用。
鋁管屏蔽實例
4.重量
對于新能源汽車而言，輕量化對于改善巡航范圍非常重要。然后可以在材料選擇中選擇線束的重量，并且可以用新的線導體(例如新的鋁線)選擇導體材料;絕緣材料可選自低密度材料和薄壁。
5.成本
目前，汽車中的高壓線主要是進口，線路門檻高，以往生產型號的產量小。新能源汽車面臨更大的成本壓力，需要開發更多的國內資源。
6.環境保護
汽車中的高壓線束需要使用低揮發性的、低VOC、低氣味材料。
